    压缩空气草莓小视频黄色由草莓网站在线看股份为您整理，欢迎阅读了解。

    一、产品概述

    压缩空气草莓小视频黄色(也叫涡街草莓小视频黄色）主要用于工业管道介质流体的流量测量,如压缩空气、气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。压缩空气草莓小视频黄色采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

    压缩空气草莓小视频黄色


    二、技术性能

    1.测量介质： 气体、液体、蒸气；

    2.口径规格 法兰卡装式口径选择 25,32,50,80,100；

    3.法兰连接式口径选择 100,150,200；

    4.流量测量范围 正常测量流速范围 雷诺数1.5x104～4x106；气体5～50m/s; 液体0.5～7m/s；

    5.测量精度 1.0级 1.5级；

    6.被测介质温度:常温–25℃～100℃；

    7.高温–25℃～150℃ -25℃～250℃；

    8.输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；

    9.脉冲占空比约50%,传输距离为100m；

    10.脉冲电流远传信号 4～20 mA,传输距离为1000m；

    11.仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；

    12.材质 不锈钢, 铝合金；

    13.电源 DC24V或锂电池3.6V；

    14.防爆等级 本安型iaIIbT3-T6；

    15.防护等级 IP65


    三、流量范围表

    表1、液体与气体(单位：m3/h):

    通径

    （DN）

    液体流量范围

    （m3/h）

    输出频率范围

    （Hz）

    气体流量范围

    （m3/h）

    输出频率范围

    （Hz）

    15

    1.2～6.2

    90～900

    5～25

    265～2640

    20

    1.5～10

    40～396

    8～50

    218～1982

    25

    1.6～16

    32～325

    10～70

    172～1420

    32

    2～20

    20～250

    15～150

    130～1350

    40

    2.5～25

    13～130

    22～220

    115～1147

    50

    3.5～35

    9～93

    36～320

    96～854

    65

    6～60

    8～82

    50～480

    61～583

    80

    10～100

    6～65

    70～640

    45～417

    100

    15～150

    5～50

    130～1100

    43～367

    125

    25～250

    5～47

    200～1700

    33～290

    150

    40～400

    4～40

    280～2240

    27～221

    200

    80～800

    3～33

    580～4960

    24～207

    250

    140～1400

    3～26

    970～8000

    20～171

    300

    200～2000

    2～22

    1380～11000

    17～136

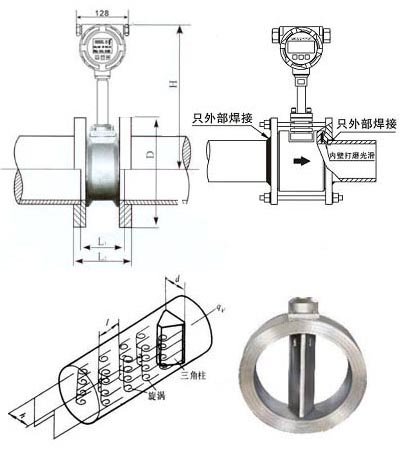

      四、外形尺寸图

    通径

    （DN）

    L

    （mm）

    H

    （mm）



    10

    66

    360

    15

    66

    360

    20

    66

    360

    25

    66

    360

    32

    66

    365

    40

    80

    370

    50

    80

    375

    65

    93

    383

    80

    100

    390

    100

    125

    400

    125

    145

    470

    150

    165

    500

    200

    196

    580

    250

    235

    650

    300

    255

    700

    五、安装示意图

    注意事项

    图例

    1.扩管的安装：

    对于小口径大流量，必须扩管安装，同时保证草莓小视频黄色的前直管段≥15D，后直管段≥5D



    2.缩管的安装：

    对于大口径小流量，必须缩管安装，同时保证草莓小视频黄色的前直管段≥15D，后直管段≥5D



    3.弯管的安装：

    如果草莓小视频黄色的前端有90°弯头或T型接头，要保证草莓小视频黄色的前直管段≥15D，后直管段≥5D



    4.同一平面两个弯管的安装

    如果草莓小视频黄色的前端有两个90°弯头，要保证草莓小视频黄色的前直管段≥20D，后直管段≥5D



    5.不同平面两个弯管的安装

    如果草莓小视频黄色的前端有两个90°弯头，要保证草莓小视频黄色的前直管段≥25D，后直管段≥5D



    6.调节阀的安装

    如果草莓小视频黄色前后需要安装调节阀，要保证草莓小视频黄色的前直管段≥25D，后直管段≥5D

    l六、产品选型表

    RL-LUGB

    压缩空气草莓小视频黄色

    口径

    （mm）

    10

    DN10~DN50  (法兰式、卡箍式、螺纹式、对夹式）

    50

    DN50~DN150  (对夹式、法兰式）

    100

    DN100~DN300（法兰式、对夹式）

    300

    DN300以上为插入式

    安装方式

    B

    对夹式

    L

    法兰连接式

    C

    插入式

    补偿方式

    无

    无补偿

    BC

    温度压力补偿

    W

    单温度补偿

    Y

    单压力补偿

    测量介质

    Y

    液体

    Q

    气体

    Z

    蒸汽

    温度范围

    T1

    常温型（120℃以下）

    T2

    高温型（250℃以下）

    压力等级

    P1

    常压～1.6MPa

    P2

    2.5MPa

    P3

    4.0MPa

    本体材质

    A

    碳钢

    B

    304不锈钢

    C

    316不锈钢

    供电方式

    D

    两线制DC24V  4～20mA

    H

    两线制DC24V  4～20mA+HART协议

    C

    电池供电

    附加选项

    R

    RS485 MODBUS通讯协议

    M

    脉冲输出

    B

    防爆（ExII CT6）

    草莓网站在线看是优质涡轮草莓小视频黄色电磁草莓小视频黄色厂家，期待为您服务。以上就是压缩空气草莓小视频黄色全文内容。
